Деревянный каркасный гараж без утепления с односкатной крышей
Эта простая конструкция гаража отлично подойдет для постройки на дачном участке, причем ее под силу возвести любому автолюбителю, который умеет работать молотком, шуруповертом и пилой. При этом все операции могут быть выполнены самостоятельно, без привлечения посторонней помощи.
Смотрится гараж, возможно, грубовато, но это оправдывается простотой и дешевизной такой постройки
Этот вариант каркасного гаража устанавливается на столбчатом фундаменте, который располагают по всему периметру постройки. Первые этапы работы производятся таким же образом, как и в предыдущем рассмотренном случае, то есть разметка площадки, ее очистка от дерна, определение месторасположения столбов, рытье котлованов и установка опор фундамента. Правда, предусматривается дощатый пол, то есть количество столбов увеличивается – необходимо обеспечить промежуточные очки топор и для лаг.

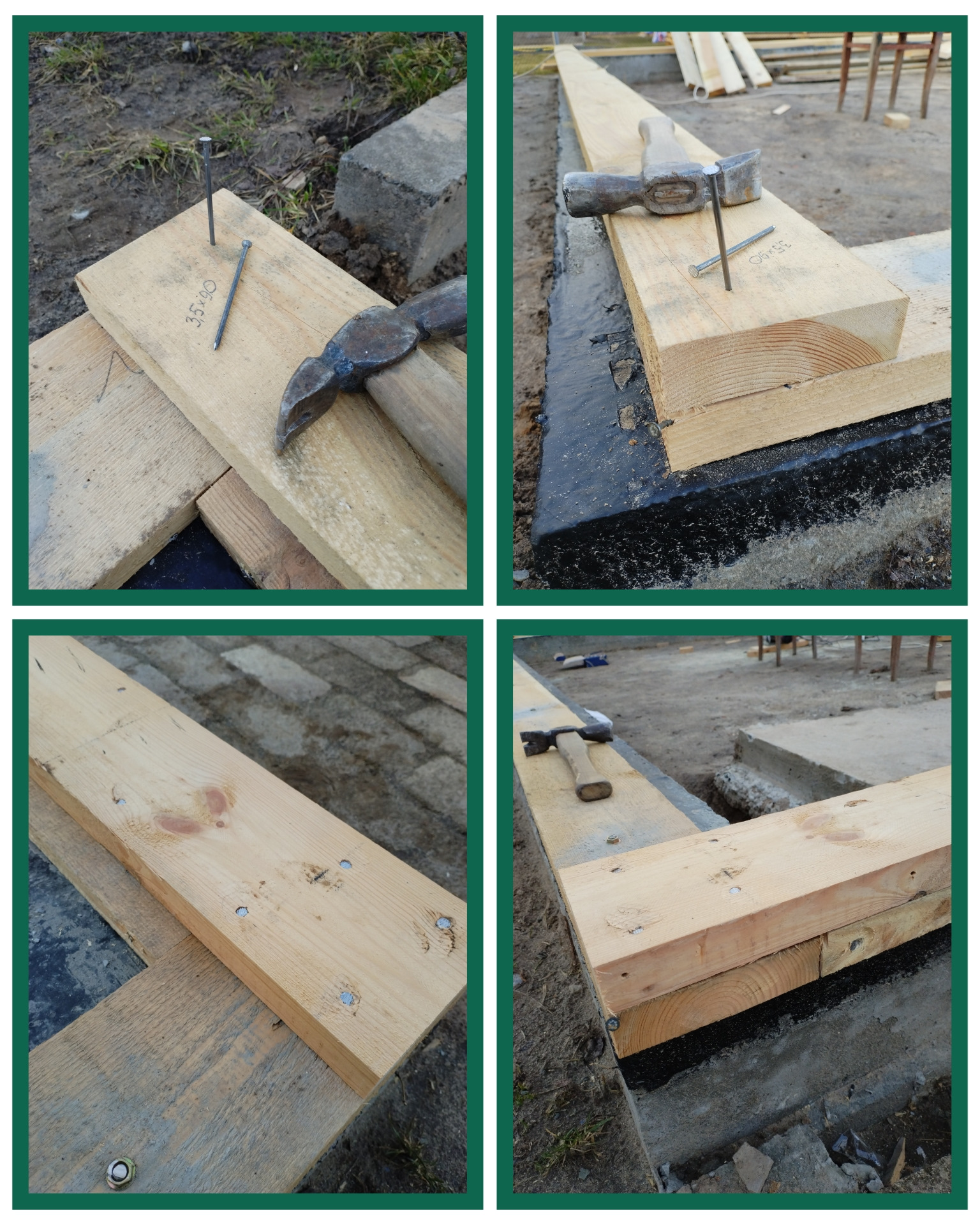

На столбы фундамента укладывается брус нижней обвязки конструкции. В этом случае, берется брус сечением 150×120 мм.Затем вымеряются диагонали получившейся рамы, производится окончательная фиксация рамы.Следующим шагом на промежуточные столбы фундамента устанавливаются на ребро доски сечением 150×50 мм, которые крепятся к брусу обвязки с помощью специальных поддерживающих перфорированных металлических кронштейнов. Доски послужат надежной основой для монтажа деревянного пола.Следующим этапом идет установка передних угловых вертикальных стоек из бруса сечением 150 ×120 мм. Они должны иметь высоту не менее 2500 мм.Далее размечается проем, в который будут устанавливаться ворота гаража. По разметке монтируются еще два бруса на расстоянии друг от друга в 2700 мм. То есть от центра бруса обвязки в обе стороны откладывается 1350 мм – в этих точках будет расположены края вертикальных стоек, ограничивающих дверной проем по бокам.Следующим шагом формируется основа каркаса задней стенки. Она состоит также из четырех стоек, расставленных с равным шагом, изготовленных из бруса того же сечения, но имеющих высоту 2300 мм. Благодаря разнице в высоте передней и задней стены образуется необходимый уклон односкатной крыши.Закрепление всех вертикальных брусков к обвязке производится с помощью мощных металлических уголков, фиксирующих стойки с двух сторон.Как можно видеть на иллюстрации, верхняя обвязка в этой конструкции отличается от рассмотренного выше проекта. Здесь горизонтальным брусом отдельно связываются между собой передние и задние стойки, образуя основу под монтаж стропильных ног. Перед установкой стропил производится разметка их места расположения – в данном случае расстояние между ними составляет 400 мм. Для перекрытия потребуется десять досок длиной в 5500 сечением 120×30÷50 мм. Их устанавливают на ребро и закрепляют металлическими уголками.Далее, вымеряется и отмечается середины боковых сторон гаража.В этих местах устанавливаются вертикальные стойки, которые связываются между собой горизонтальной перекладиной, которая должна снизу прочно подпереть стропильные ноги.Стропила крепятся и к этой перекладине с помощью металлических уголков.Следующим шагом боковые стойки связываются в средней части досками, которые могут быть фиксированы на стойках уголками или же одним из соединений, применяемых для скрепления бруса. В результате каркас боковой стены получается как бы разделенным на четыре секции.Чтобы сделать каркас более жестким, каждая из четырех секций укрепляется диагональной затяжкой, на которой по краям делаются спилы. В верхней части доска устанавливается в выпиленный в вертикальной стойке паз.Нижняя сторона диагональной затяжки устанавливается и закрепляется в углу между горизонтальной перемычкой и вертикальным средним столбом каркаса.В результате получается обрешетка, напоминающая по разделению на секции флаг Великобритании.Нужно отметить, что каркас вполне можно упростить, закрепив между основными стойками несколько менее массивных. Это становится возможным в связи с тем, что конструкция крыши гаража – достаточно легкая, а обшивка стен — из нетолстых досок.Далее, поперек стропил настилаются доски обрешетки толщиной в 20 мм.
Их крепят на расстоянии 50 мм друг от друга. Если же для покрытия будет использована гибкая битумная черепица, то расстояние сокращается до 3 мм, и оно необходимо для возможного расширения древесины, которое может возникнуть при повышенной влажности воздуха. Вместо досок на стропила также настилают влагостойкую фанеру или ОСП. На этой иллюстрации хорошо показано, что представляет собой конструкция односкатной крыши каркасного гаража.Закончив монтаж дощатой обрешетки, с фасадной стороны гаража торцы балок перекрытия закрывают ветровой доской, которая крепится с помощью саморезов. Их шляпки должны быть утоплены в древесину.Следующим шагом на обрешетку монтируется кровельный материал. В качестве него может быть использован профнастил или привычный для всех шифер. Конечно, если позволяют финансовые возможности, то для покрытия применяют и другие, более дорогие материалы.Если гараж покрывается целыми листами профнастила, то он укладывается справа налево, внахлест на две волны, так как уклон ската небольшой. При использовании для кровли шифера, который будет монтироваться в два или три ряда, его монтаж ведут начиная от карниза, и также слева направо.После покрытия крыши, можно переходить к настилу деревянного пола.Для него используется доска шириной в 150 и толщиной в 40 мм. Между досками нужно обязательно оставлять зазор в 3÷4 мм, который сохранит пол ровным и не даст доскам деформироваться от перепада температур, изменения влажности воздуха, прямого попадания воды, например, при постановке в гараж машины в дождливую погоду.Готовый к обшивке каркас гаража должен выглядеть примерно так, как представлено на иллюстрации.Обшивается каркас стен доской, устанавливаемой в два слоя.Для первого из них, который почти не будет виден снаружи, может быть использована необрезная доска толщиной в 100÷120 мм и разной ширины.Внешний слой всё же должен иметь более эстетичный вид, поэтому для него лучше всего использовать строганую, обработанную антисептиком доску, сайдинг или металлический профилированный лист. Необрезная доска первого слоя монтируется с зазорами в 80÷100 мм, а для внешней обшивки доски устанавливаются уже с просветом в 2÷3 мм. Причем эти просветы должны приходиться на доски первого слоя, чтобы не образовывалось сквозных щелей.Затем производится обшивка верхней области над проемом ворот.Для этого нужно определиться с высотой – она должна быть такой, чтобы в гараж беспрепятственно не только заезжал автомобиль, но и свободно заходил его владелец, без риска удариться головой по невнимательности.Так, если высота фасадной стены гаража составляет 2500 мм, то проем может быть, скажем, 2200 мм. А из этого следует, что его верхняя граница опускается на 300 мм.Итак, на высоте 2200 мм от пола в вертикальных стойках вырезаются пазы, в которые вставляются края горизонтальной балки из бруса. Брус сечением 50×50 мм должен входить в пазы не менее чем на 50 мм.Затем к верхнему брусу перекрытия фронтона и закрепленной перекладине с внешней стороны закрепляются сначала слой необрезных досок, а затем и декоративная обшивка.Готовый проем тщательно измеряется, причем в этом случае нужно учитывать каждый миллиметр.По снятым меркам, учитывая зазоры в 5 мм на петли, из доски толщиной в 20 мм изготавливаются щиты для ворот.Нужно отметить, что если створки планируется дополнительно изнутри обшить вторым дощатым или фанерным слоем, то доску для сборки щитов можно взять толщиной в 12÷15 мм.Чтобы доски уложить правильно, то есть ровно и с сохранением температурных зазоров, нужна жесткая и абсолютно ровная поверхность. Для этого можно использовать фанерные листы, выложенные на ровной площадке двора.Чтобы ворота смотрелись аккуратно, лучше всего использовать доски, имеющие одинаковую ширину в 100÷120 мм.Скрепление щита производится брусками-перемычками, устанавливаемыми в верхней и нижней части створок, с отступом от их края по 150 мм. Для жесткости и сохранения стабильности щита, между горизонтальными перемычками закрепляется диагональная доска. Для дополнительной жесткости перемычки и диагональная доска соединяются между собой металлическими уголками.Готовая створка переворачивается, и на ней размечается месторасположение массивных петель, которые прикручиваются через горизонтальные перекладины, установленные на внутренней стороне створок, болтами диаметром в 8÷10 мм.Далее, створки по очереди выставляются в проеме ворот, на боковых сторонах которого отмечаются по месту размечаются точки крепления петель.При смыкании створок, между ними должен оставаться небольшой зазор в 3÷5 мм, так как они не должны соприкасаться друг с другом.Петли прикручиваются через доски обшивки в стойки каркаса с помощью массивных саморезов или с помощью болтов, под которые сверлятся сквозные отверстия.Вымеряя расположение и закрепление петель ворот, необходимо контролировать свободное открывание и закрывание створок.Если окажется, что створки ворот трутся в некоторых областях о доски обшивки, то эти участки необходимо подкорректировать рубанком.Для обустройства выездной аппарели для автомобиля по краям ширины ворот устанавливаются на края столбов фундамента и закрепляются к нижней обвязке конструкции мощные бруски, имеющие размер в сечении 250×180 мм.Используемые для этой цели бруски нужно хорошо пропитать битумом, благодаря которому они обретут необходимую гидрофобность и стойкость к гниению.Если есть возможность приобрести деревянные пропитанные шпалы, лучше всего использовать их – они идеально подойдут для установки опорных балок для въездной аппарели, так как рассчитаны на большие нагрузки и защищены от проникновения влаги.Таких направляющих может быть две или три.Передние торцы утапливаются в грунт, на поверхности оставляется только верхняя часть бруса.На закрепленные балки прибивается или прикручивается доска толщиной в 40 и шириной не более 100 мм.Рекомендовано выбирать доску, не имеющую крупных сучков, а также большого количества мелких и средних, так как эти дефекты ослабляют древесину, и аппарель может быстро дать трещину под нагрузкой от автомобиля.По завершении работ готовый гараж, который имеет самую простую конструкцию и выстроен из доступных материалов, может выглядеть так, как показано на иллюстрации.Если же строение обшить другим облицовочным фасадным материалом, то оно может приобрести и более респектабельный вид.Кроме этого, ничто не мешает выполнить внутреннее утепление и отделку, что позволит использовать гараж и в зимнее время, например, в качестве мастерской. Достаточно будет установить внутри помещения обогреватели-конвекторы и организовать хорошее освещение.Если со временем появится желание сделать в этом гараже смотровую яму – это будет сделать достаточно просто.На деревянном настиле делается разметка и по ней выпиливается прямоугольник, который будет соответствовать периметру будущей ямы.Затем роется котлован, укрепляются и обустраиваются его стенки.Единственное, что нужно предусмотреть заранее, еще при постройке гаража – это расположение столбов фундамента. Планировать необходимо так, чтобы в центральной части пола опор не было. Это никак не повлияет на прочность настила, так как основная нагрузка выпадает на области, где будут находиться колеса автомобиля.
Итак, вполне очевидно, что при желании и наличии базовых строительных навыков самостоятельно возвести каркасный гараж на территории дачного участка или рядом с частным домом – вполне решаемая задача. Преимуществом такой постройки можно назвать относительную простоту сборки, а возможность применения качественных облицовочных материалов позволит сделать такой гараж внешне неотличимым от капитального.
